Основные обозначения (ФВП, ФВК, ФВКас, ФВА) и стандартные размеры промышленных воздушных фильтров
Какие размеры бывают у промышленных воздушных фильтров и как их правильно обозначать
«Какой фильтр поставить, чтобы и по размеру подошёл, и по производительности, и по классу очистки?»
В этой статье разберём все основные обозначения (ФВП, ФВК, ФВКас, ФВА) и стандартные размеры промышленных воздушных фильтров, которые используются в России в 2026 году. Информация актуальна по ГОСТ Р ЕН 779-2014, ГОСТ Р 51251-99 и ISO 16890.
1. Основные типы фильтров и их буквенные обозначения
| Обозначение | Полное название | Тип конструкции | Основное применение | Класс очистки (типичный) |
|---|---|---|---|---|

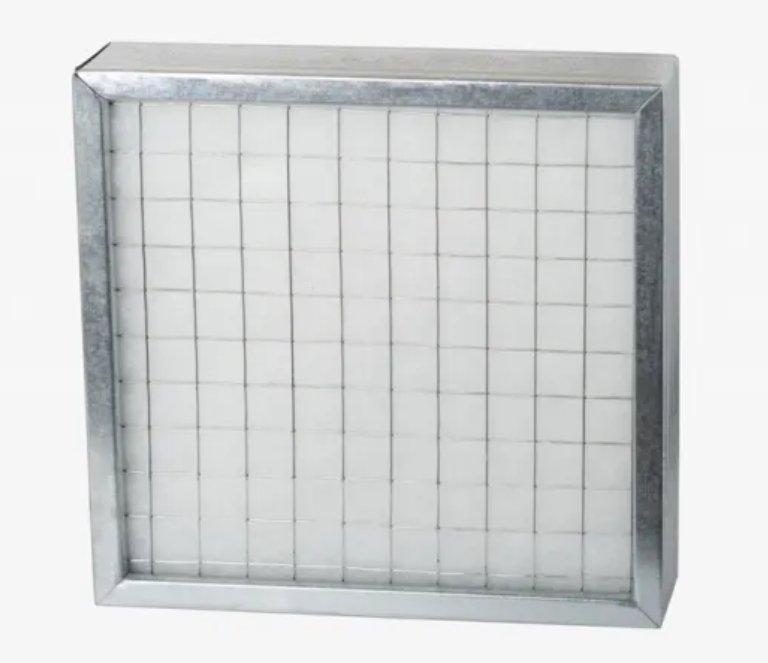

| ФВП | Фильтр Воздушный Панельный | Плоский, без карманов | Предфильтр (1-я ступень) | G2–G4 |
| ФВК | Фильтр Воздушный Карманный | С карманами (bag-фильтр) | Тонкая очистка (2-я ступень) | G3–F9 |
| ФВКас | Фильтр Воздушный Кассетный | Гофрированный материал в рамке | Грубая и средняя очистка | G3–G4, реже F5 |

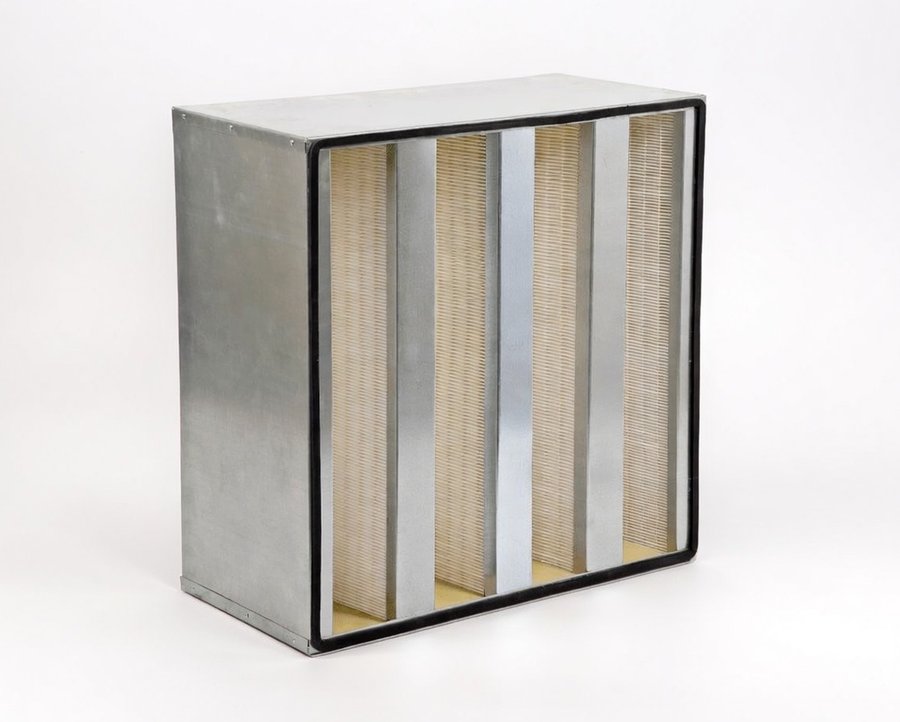

| ФВА | Фильтр Воздушный Абсолютной очистки | HEPA/ULPA с сепараторами | Финальная очистка (чистые помещения) | H10–H14, E10–E12 |
Иногда встречаются ФВКом (компактные миниплиссе) и ФВКарт (картриджные), но основные четыре — именно те, что перечислены выше.
2. Классификация по эффективности
- G1–G4 (ISO Coarse) — грубая очистка (пыль >10 мкм)
- F5–F9 (ePM10 / ePM2.5 / ePM1) — тонкая очистка
- E10–E12 / H10–H14 — высокоэффективные (HEPA)
- U15–U17 — сверхвысокоэффективные (ULPA)
3. Стандартные размеры и коды обозначений
Все производители в России используют единую систему кодирования размеров (европейская сетка 287 / 490 / 592 / 892 мм). Самый популярный размер в России — 592 × 592 мм (код 66). Под него сделаны почти все камеры фильтров.
| Код | Ширина × Высота, мм | |
|---|---|---|
| 33 | 287 × 287 | |
| 35 | 287 × 490 | |
| 36 | 287 × 592 | |
| 39 | 287 × 892 | |
| 53 | 490 × 287 | |
| 55 | 490 × 490 | |
| 56 | 490 × 592 | |
| 63 | 592 × 287 | |
| 65 | 592 × 490 | |
| 66 | 592 × 592 (самый популярный!) | |
| 69 | 592 × 892 | |
| 96 | 892 × 592 | |
| 99 | 892 × 892 |
4. Как читать полное обозначение фильтра
Примеры реальных маркировок:
ФВК (карманный) ФВК-66-600-6-G4 → 592×592 мм, глубина карманов 600 мм, 6 карманов, класс G4 (рамка обычно 25 мм)
ФВКас (кассетный) ФВКас-66-48-G4 → 592×592×48 мм, класс G4 (толщина рамки 48 или 96 мм)
ФВП (панельный) ФВП-66-48-G4 → 592×592×48 мм, панельный
ФВА (HEPA) ФВА-II-610-610-300-H13/К1/ОС0/У3 → тип II (клеевой сепаратор), 610×610×300 мм, H13, корпус оцинковка, уплотнение с обеих сторон
5. Таблица самых ходовых типоразмеров
| Обозначение | Размер (Ш × В × Г), мм | Производительность, м³/ч (при 2,5 м/с) | Примечание |
|---|---|---|---|
| ФВКас-3-287-287-48-G4 | 287 × 287 × 48 | 850 | Компактный вариант |
| ФВКас-3-287-592-48-G4 | 287 × 592 × 48 | 1 700 | — |
| ФВКас-3-490-592-48-G4 | 490 × 592 × 48 | 2 800 | — |
| ФВКас-3-592-592-48-G4 | 592 × 592 × 48 | 3 400 | Самый популярный в России |
| ФВКас-3-592-592-96-G4 | 592 × 592 × 96 | 3 400 | Увеличенная глубина (меньше сопротивление) |
6. Полезные советы
- Самый популярный размер в России — 592×592 мм (66). Под него сделаны почти все камеры фильтров в приточных установках.
- Для карманных фильтров глубина карманов 360–600 мм — золотая середина. 300 мм ставят только если места очень мало.
- Всегда указывайте первым размер, который перпендикулярен карманам (горизонтальный при вертикальном расположении карманов).
- Нестандартные размеры? Любой производитель сделает за +10–20 % к цене, но сроки 5–10 рабочих дней.
7. Заключение
Правильное обозначение и размер фильтра — это 80 % успеха всей системы вентиляции. Ошибка на 5 мм — и фильтр либо не влезет, либо будет подсос воздуха.
